2009' 6 / 21

#009「オーディオ・コンピュータ」�U

FANレスmoboを導入してBrewPC#009を無音化しS/Nを改善します。

Foxconn 45CTD

低消費デュアルコアCPU・Atom330とPCIを搭載するFANレスmoboです。 同じCPUやチップセットを搭載するIntel D945GCLF2と比べて、IDEやプリンタ・ポート、通信ポート2などがなくLANも100MHzになっています。

FANレスのFAXCONN 45CTD

ドライブのSATA化

ブルーレイドライブのIFアダプタをSATAに換装して対応します。 ケーブルが細いのでケース内のエアーフローが改善されます。

DIR-SSOA01 ATAPI→SATAアダプタ

電源DC-DCコンバータ80W化

電源DC-DCコンバータが60Wのままだと起動しません。 電源DC-DCコンバータを80W品に換装して対応します。

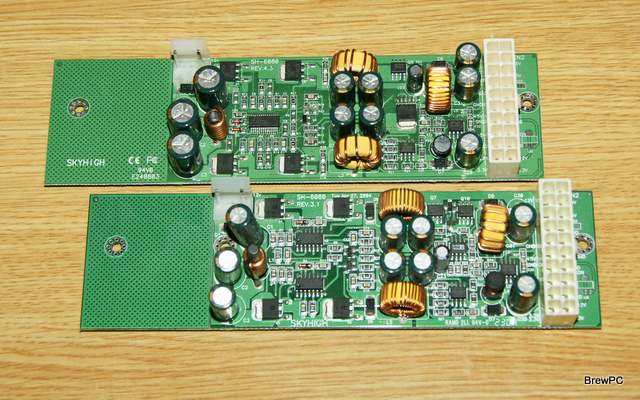

DC-DCコンバータも換装　（上80W、下60W）

効果

全体的に高性能になっています。使えなかったスタンバイモードが使えるようになり電源ONで数秒で立ち上がるなど使い勝手も改善されます。

ブルーレイドライブにメディアを入れなければ物理的なノイズ源が無く、全くの無音です。S/Nが良くなるとこんなにも音が良くなることを実感させてくれます。

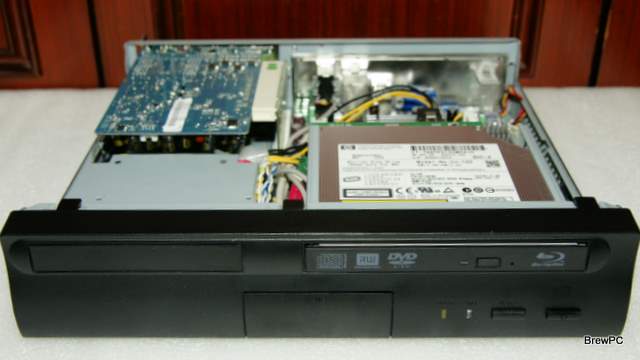

トップパネルなしで試験中

Temp

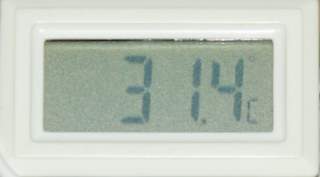

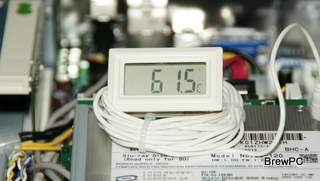

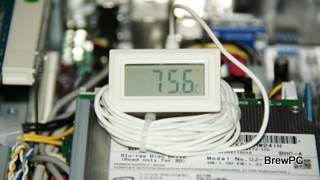

環境温度31.4℃、トップパネル無し、アイドリング時のCPUとチップセットの温度です。もう少し余裕が欲しいところです。

チップセット	CPU

Benchmark
