2009' 11 / 29

あと2日間で第7回BSNミニ視聴会出展です。スフェリカル・エンクロージャにより改善される項目を確認しながらリファレンスにふさわしい音に仕上げていきます。

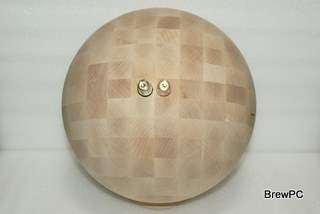

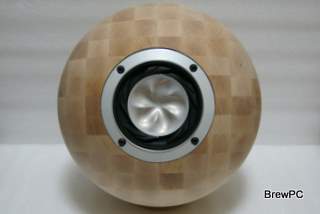

プロトタイプ前面	バナナ対応のスピーカ・ターミナル

スフェリカル形状効果

スピーカ・ユニット取り付けは落とし込み加工でのフリンジをバッフル面と綿密にフラッシュ・サーフィス（面一）化しています。取り付け穴周囲はの板厚はフィージビリティ・モデルの結果を元に12mmとしダイアフラム裏面のエアーフローを妨げないようにエンクロージャ内側にテーパー加工を施こしています。

ダイアフラム前面後面の物理形状の最適化により1kHzから5ｋＨｚにかけては狙い通り凸凹が無いほぼ直線的な周波数特が得られています。ここは女性ボーカルやリード・インストルメントのファンダメンタルからハーモにクスにかけての帯域で音色へのインパクトが特に大きく限りなく良い物理特性が必要です。

偏りが無いスフェリカル形状にしたことで低域にかけてエンクロージャ内部の定在波の影響がなく滑らかな特性が得られています。板厚25mmのカナディアン・メープル集成材による強固な材質で中低域から高域にかけてひずみ率も0.1%台と「リファレンス」にふさわしく、ユニットが本来的にもつ良い特性が得られています。

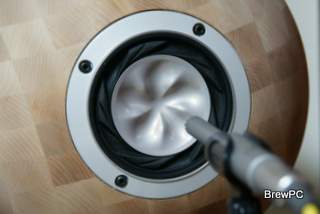

フラッシュ・サーフェス	測定の模様

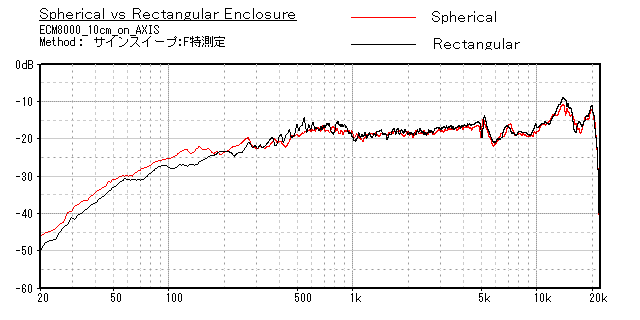

直方体エンクロージャ（黒）　VS　スフェリカル・エンクロージャ（赤）

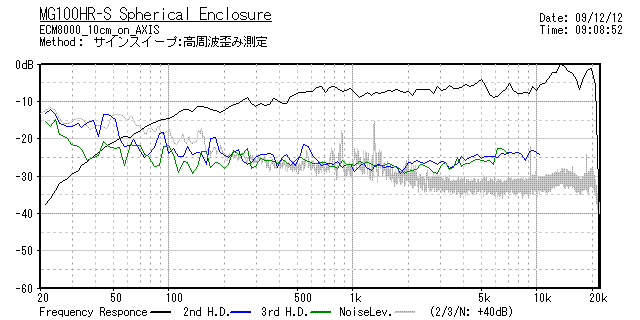

ひずみ率特性

MFBオペレーション

ＭＦＢの原理的な良さが確認できたフィジビリティ・モデルではブリッジ・ナル・バランスを行った1kHz近傍ではMFB改善の恩恵に浴せませんでした。

今回のプロトタイプ・モデルでは全域でMFBによる効果を確認するためにブリッジ・ナル・バランスをDCで行っています。

原理的に安定なブリッジ検出型ですが、一説には不安定とする記事もあり長期運用で安定度の確認をおこないました。3か月にわたる長期運転で安定していることが確認できたこともありフィードバック量を3dB強めにかけています。

イコライザ経由のモーション信号周波数特性

ＭＦBオーバーオール特性

連続サイン波による周波数特性では、強固なスフェリカル・エンクロージャに入れたピュア・マグネシウム・ダイアフラムのシングル・ユニットを全域ＭＦＢでドライブすることで可聴帯域の広い範囲で意図したほぼフラットな特性に仕上がりました。単発サイン波応答も全域で波長の縮退がなく、良好な波形応答です。

あり得ないことが分かっていて使う「もし、理想的なシングルコーンがあれば」に、ようやく手が届いたそんな気がします。

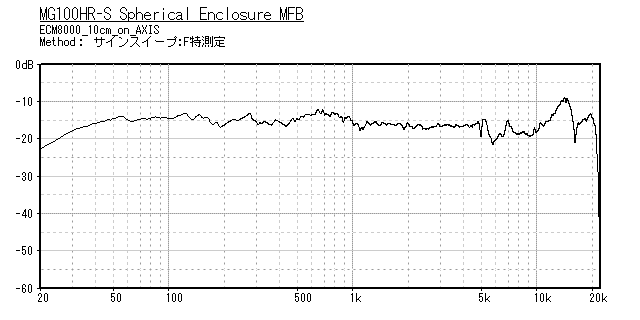

プロトタイプMFBシステム周波数特性

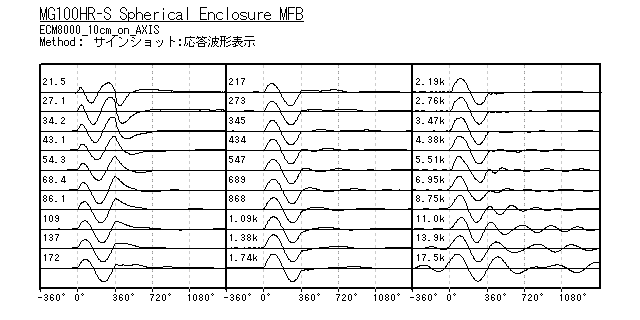

プロトタイプMFBシステム単発サイン波特性

第7回BSNミニ視聴会

ファンダメンタルを再生することで具体的にどのように聞こえるのか、最新の高音質メディアの違いやビット数サンプルレートの違い、高ビット高レートの生録素材などをロスレストランスポートから外部DAC経由で聞いてもらい良い評価が得られました。

どんなに高額なスピーカでも再生が難しかった50Hz以下の帯域がレベルばかりではなく波形再現までも可能になりました。

第7回ＢＳＮミニ視聴会での模様
